一、汽車連接器的電觸摸失效原因剖析
（1）電觸摸壓力不足。
連接器經過插針和插孔觸摸導電，插孔為彈性元件，其質量優好壞對電連接的可靠性至關重要，插針插入插孔插孔發生彈性變形，進而對插針發生觸摸壓力，觸摸壓力的不穩定或減小會影響觸摸電阻的不穩定，在一定的振蕩、沖擊應力效果下，彈性原件發生發生恢復性彈性變形，振蕩、沖擊應力滿足大，效果時刻滿足長，就會造成瞬斷故障。插針插孔長期受效果力和反效果力，插孔彈性元件逐步發生永久行變形，呈現應力疲勞松懈現象，尤其在觸摸點及環境溫度的效果下，插孔會呈現蠕變現象，觸摸壓力減小，觸摸電阻增大。
（2）觸摸磨損。
插拔磨損：汽車連接器插合分開時，插針與插孔之間在一定的觸摸壓力效果下，因?yàn)橄鄬?duì)運動而發生沖突，在沖突過程中，會呈現觸摸外表的光潔度損害，幾何形狀改動、擦傷、粘連、發生磨屑，資料轉移等，同時還隨同有熱量發生。跟著插拔次數的添加，插針插孔的外表鍍層金屬被磨損，顯露基底金屬，在周圍環境效果下發生腐蝕，構成觸摸不良。觸摸對外表磨損的程度與觸摸壓力的巨細，觸摸沖突部位外表光潔度，觸摸對外表鍍層品種、硬度、質量、觸摸對導向部位圓角是否潤滑以及插孔觸摸部位幾何形狀等因素有關。在觸摸壓力大，插針頭部及插孔內孔口部圓角連接差，觸摸部位粗糙度高，鍍層資料硬度低，鍍層質量差的情況下，觸摸對磨損更為嚴重。連接器的插拔壽數也低，觸摸穩定性也差。
微動磨損：微振是發生在兩個具有小幅振蕩的相對運動的兩個外表的磨損現象，其振幅為1—100um，主要是溫度循環引起的熱脹冷縮和布景的振蕩，汽車連接器因其作業工況中，振蕩及熱沖擊同時存在，因此微動頻繁發生。例如電連接器依照5℃／h波動，循環20次，插針(黃銅制造)的熱膨脹系數為2x10-5/℃，插針長度為5mm，則其微振幅度可達5um。實驗標明，這種微振達到數百萬次以后，就有或許嚴重影響電觸摸的可靠性。比如汽車運轉5h，振蕩頻率1000Hz，相當于發生1800萬次的微振。
美國的MichealBryant于1994年提出了下述微振失效模型，將失效劃分了7個階段。
（1）潔凈的微觀突起的觸摸；
（2）微振運動使微觀突起觸摸露出于銹蝕效果之下，構成銹蝕膜層；
（3）微振的反向運動刮削膜層，一部分落入“谷”中，同時有一部分壓入觸摸
部分；
（4）一步的微振再次將觸摸部分露出于銹蝕效果之下；
（5）微振運動使微觀突起發生塑性變形，使銹蝕膜層碎裂，并使碎末與突起的
金屬混合：
（6）微觀突起逐步被銹蝕物污染，觸摸電阻添加；
（7）最終銹蝕碎末填滿“谷”中，在兩觸摸外表之間構成厚度至少為20nm的絕緣層，連接徹底失效。
微振失效模型圖見圖3
相比較而言，電子連接器在低電壓、小電流的作業場合，微動過程中觸摸表面上的絕緣，物質的損害較大，而在大功率電力電路中，絕緣物可能因?yàn)殡姏_擊而被去除，對電路的影響。
二、電觸摸可靠性規劃
汽車連接器電觸摸可靠性規劃重點是以下參數的規劃：觸摸電阻、插拔力、觸摸正壓力。
觸摸電阻規劃

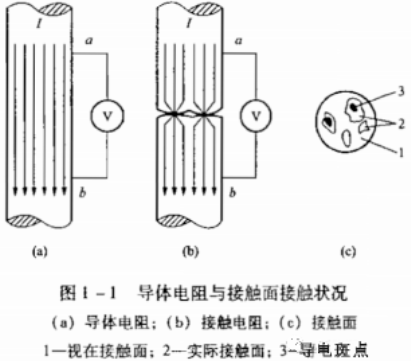

根據電觸摸理論，觸摸電阻R=RC+Rf+Rp,式中：
Rp—為導體電阻，它是端子和引出線的奧姆電阻之和,其大小決定于端子和引出線所選用的材料、截面形狀及長度尺度。
RC—會集電阻，當兩個端子互相觸摸時,其表面不可能完整地觸摸，微觀上是點與點的觸摸。當電流由一個觸摸件流向另一個觸摸件時，電流線就遭到縮短而發生阻力，因此發生的電阻就稱為縮短電阻。
Rf—膜層電阻，它是觸摸件表面上的粘著膜、表面晦暗膜及薄膜所發生的電阻。
觸摸電阻的影響因素：材料本身的特性，觸摸壓力、生產工藝能力等。
端子材料選用

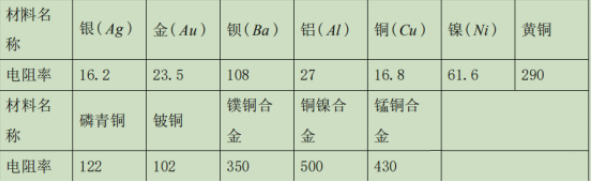

下表為典型金屬的電阻率

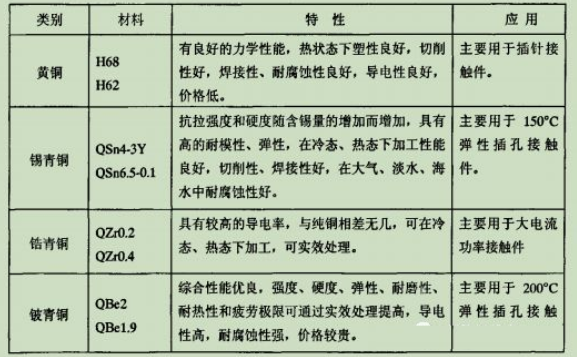

下表為銅合金的性能
選用高導電率或低電阻率的端子資料（黃銅的導電率約為13﹪,磷青銅導電率約為26﹪，鈹銅可大達40﹪）,是下降觸摸電阻最有效的辦法。
端子資料挑選的基本要求：
導電性－高導電率、低電阻率，下降觸摸電阻；
延展性-有助于端子成型；
硬度-進步機械磨損能力及增大觸摸面積，減小觸摸電阻；
降伏強度-屈服強度，在機械與資料科學的界說是資料開端發生塑性變形(永久變形)的應力值，在彈性范圍內有大的位移；
彈性模數-較高的彈性模數表面膜簡單破壞，有利于下降表面膜觸摸電阻，較低的彈性模數則可增大彈性變形的觸摸面積；
應力松懈-端子長時間受力或高溫，抵抗負載能力仍能維持；
硬度(Hardness)－減少端子金屬的磨損。
觸摸件插拔力設計
在影響觸摸電阻的要素中，觸摸壓力的影響最大，但觸摸壓力一般是無法測量的。
觸摸件在刺進和拔出時為戰勝彈性觸摸發生的阻力所需求的力，稱為觸摸件刺進力和拔出力，根據胡克定律，當觸摸壓力越大，為戰勝彈性觸摸發生的阻力所需求的力也越大，也就是插拔力越大，因而從某種意義上來說插拔力就是在彈性觸摸件正壓力作用下，觸摸件間發生的摩擦力。

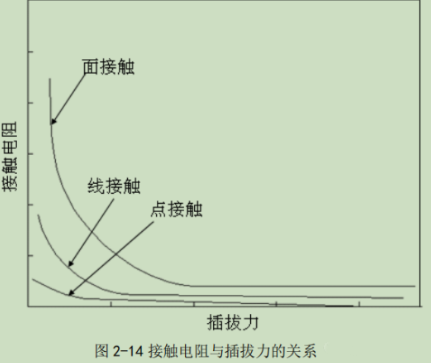

插拔力在必定區間改變時，觸摸電阻的改變較顯著，除此之外的區域，觸摸電阻的改變相對鈍化，即使插拔力添加很多，觸摸電阻也并未顯著減小。從經濟性角度考慮，超越必定限度，再要求經過增大插拔力來減小觸摸電阻，沒有實際意義。所以，為減小觸摸電阻，不應僅從插拔力去考慮。
觸摸件的觸摸壓力
觸摸壓力是互相觸摸的外表產生并垂直于觸摸外表的力，影響著電觸摸性能，
因?yàn)闄C(jī)械或環境應力而使正壓力減少，會引起觸摸電阻的添加，若超出規定值將引起電路失效。
在連接器smart化的趨勢下，觸摸壓力的設計必須十分精準。
堅持力太大的缺陷：
(1)添加端子插入力，易形成端子變形；
(2)添加housing內應力，易形成housing變形。
堅持力太小的缺陷：
(1)觸摸壓力不夠，形成觸摸電阻大，觸摸不良；
(2)端子易松脫。

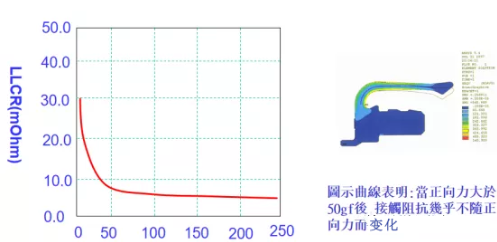

下圖為觸摸壓力與觸摸電阻的改變剖析
