汽車電子產品的現在有很大一塊是面向不同車企的兼容化設計，不論內部如何兼容，詳細到外部就需求承認銜接接口需求，包括裝置方位、結構和電器方面的內容，一個突出的問題便是連接器的挑選。汽車連接器及線束是對汽車進行電信號操控的載體，，將車輛中心操控部件與汽車操控單元、電氣電子執行單元、電器材有機地銜接在一起，構成一個完整的汽車電器電控體系。
（1）汽車連接器及線束在車內電子技術中的含量和數量，也是汽車功能和功能的一項重要指標
（2）汽車連接器，單車大約需求2000條線束、350個以上的連接器
咱們在挑選連接器的時分，首先需求考慮汽車連接器的特殊性。汽車連接器也是不同整車企業自己定規范為主，基礎的國際規范為ISO8092-2005，分為四部分:
（1）ISO8092.1單線片式插接件的尺度和特殊要求
（2）ISO8092.2定義，實驗辦法和一般功能要求
（3）ISO8092.3多線片式插接件的尺度和特殊要求
（4）ISO8092.4用于單線和多線插接的圓柱式插接件尺度和特殊要求
由于國際規范是博弈的成果，很多東西都是廠家決議了一個基礎方向，但在實驗參數及實驗項目以及實驗辦法上都已不能契合連接器的開展現狀，所以根本分成三個區域性的規范，代表美國、歐洲和日本汽車工業的一些要求。
1美國汽車工程學會擬定的連接器功能規范USCAR-2，在實驗參數及實驗項目上可以代表連接器的開展現狀，在實驗辦法上更具操作性。通用的GMW3191及菲亞特的7-Z8260等規范都是根據USCAR-2編寫的。
2JASOD605-1996汽車電子插接器：日本汽車工業協會也根據日本車企的綜合需求，擬定了一個根本的連接器規范
3LV1243.5噸以下汽車電氣和電子部件實驗項目、實驗條件和實驗要求，這份供貨規范是由汽車制造商奧迪公司、BMW公司、戴姆勒公司、保時捷公司和群眾汽車公司的代表編寫而成的，這也是代表德國汽車工業的一份企業聯合規范。
首要的連接器廠家介紹如下表所示，根據實際的考慮，咱們對于連接器的兼容性，特別是考慮于整車對外接口的這部分，是需求考慮廠家的問題，特別是整車線束的另一端是由車企來承認的。

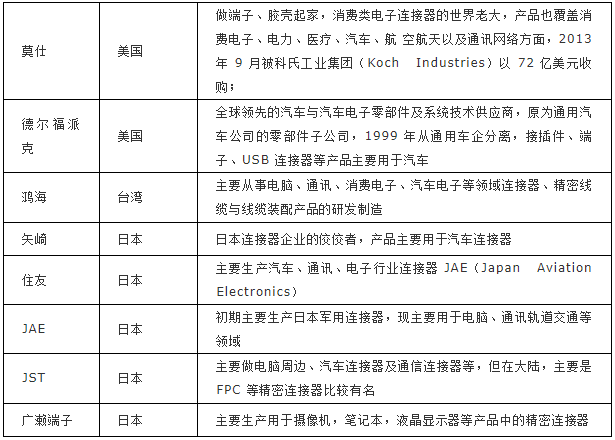

表1首要的連接器廠家
如果我們按照汽車的工藝來要求，包括端子、外殼還有密封等等工藝，都是我們重點需要去審查的。在選擇連接器的時候我們應該從哪些角度去考慮適合硬件使用的連接器呢？
連接器首要功用
機械功用：連接器機械功用包含機械壽數、拔插力、機械防呆等
1.機械壽數【耐久性】：以一次刺進和一次拔出為一個循環，以在規則的插拔循環后連接器能否正常完結其連接功用（如觸摸電阻值）作為評判依據。
2.插拔力：是重要地機械功用，插拔力分為刺進力和拔出力（分離力）。刺進力要?。ㄈ缓笥械痛踢M(jìn)力LIF和無刺進力ZIF的結構），而分離力若太小，則會影響觸摸的可靠性。連接器的插拔力和機械壽數與觸摸件結構觸摸部位鍍層質量以及觸摸件排列尺度精度有關。這兒還能夠略微細分：
a)端子刺進力是指端子刺進Housing定位后所消耗的最大力氣。
b)端子堅持力是指端子脫離Housing時所消耗的最小力氣。
c)刺進力是指公座與母座配合時,欲刺進所消耗的最大力氣。
d)拔出力是指公座與母座配合時,欲拔出所消耗的最小力氣。
e)PIN堅持力是指使Wafer中的PIN針脫離其絕緣體時所需求的最小力氣。
電氣功用：連接器的電氣功用首要包含：極限電流、觸摸電阻、絕緣電阻和抗電強度等。
1.額外電壓：生產廠引薦的最高作業電壓，首要取決于所運用的絕緣資料，觸摸對之間的間隔巨細。某些元件或裝置在低于其額外電壓時，或許不能完結其應有的功用，連接器在低于額外電壓下都能正常作業。
2.額外電流：生產廠引薦的最高作業電流，在低于額外電流狀況下，連接器一般都能正常作業。在連接器的規劃過程中，是經過對連接器的熱規劃來滿足額外電流要求的，
a)在觸摸對有電流流過期，因?yàn)榇嬖趯?dǎo)體電阻和觸摸電阻，觸摸對將會發熱。當其發熱超越一定極限時，將損壞連接器的絕緣和構成觸摸對外表鍍層的軟化，造成故障。
b)要限制額外電流，事實上要限制連接器內部的溫升不超越規劃的規則值。
c)在挑選時要注意的問題是：對多芯連接器而言，額外電流有必要降額運用，這在大電流的場合更應引起注重。
3.觸摸電阻：觸摸電阻是指兩個導體在觸摸部分發生的電阻。連接器的觸摸電阻目標事實上是觸摸對電阻，它包含觸摸電阻和觸摸對導體電阻。
a)一般導體電阻較小，因而觸摸對電阻在許多技術規范中被稱為觸摸電阻。
b)在連接小信號的電路中，要注意給出的觸摸電阻的測驗條件：
·觸摸外表會附則氧化層，油污或其他污染物，兩觸摸件外表會發生膜層電阻。在膜層厚度增加時，電阻迅速增大，是膜層成為不良導體。
·膜層在高壓下會發生機械擊穿，或在高電壓，大電流下會發生電擊穿。
4.絕緣電阻：是指在連接器的絕緣部分施加電壓，然后使絕緣部分的外表內或外表上發生漏電流而呈現出的電阻值。
a)首要受絕緣資料，溫度，濕度，污損等因素的影響。
b)連接器樣本上供給的絕緣電阻值一般都是在標準大氣條件下的目標值，在某些環境條件下，絕緣電阻值會有不必程度的下降。
5.抗電強度（耐電壓）：觸摸對的相互絕緣部分之間或絕緣部分與接地之間，在規則時間內所能接受的比額外電壓更高而不發生擊穿現象的臨界電壓。
a)首要受觸摸對間隔和爬電間隔和幾何形狀，絕緣體資料以及環境溫度和濕度，大氣壓力的影響。
3)環境功用：連接器環境功用首要包含：耐溫、耐濕、耐鹽霧、振蕩、沖擊等。依據具體的運用環境挑選。如運用環境較為濕潤時，關于連接器的耐濕、耐鹽霧要求就高，避免連接器的金屬觸點被銹蝕。一般在汽車上這些條件需求參照ISO16750去考慮。
1.環境溫度:連接器的金屬資料和絕緣資料決定著連接器的作業環境溫度。高溫會損壞緣資料，引起絕緣電阻和耐壓功用下降；對金屬而言高溫可使觸摸對失掉彈性，加快氧化和發生鍍層蛻變。一般的環境溫度為-40~85特殊場合下或許要求更高。
2.濕潤:相對濕度大于80%,是引起電擊穿的要原因。濕潤環境引起水蒸氣在絕緣體外表的吸收和擴散，簡單使絕緣電阻下降到MΩ級以下，長時間處在高濕環境下，會引起物理變形，分解。逸出生成物，發生呼吸效應及電解。腐蝕和裂紋。特別是在設備外部的連接器，常常要考慮濕潤，水滲和污染的環境條件。
3.溫度沖擊:濕度劇變實驗是模擬運用連接器設備在冰冷的環境轉入溫暖環境的實踐運用狀況。溫度劇變或許使絕緣資料裂紋或起層。在北方，汽車從外部進入車庫或許封閉取暖時分溫度改變會非?？?。
4.腐蝕環境:依據連接器的不同運用腐蝕環境，選用相應金屬。塑料，鍍層結構的連接器，像在鹽霧環境下運用的連接器，假如沒有防腐的金屬外表，會使功用迅速惡化。這個一般在海邊的狀況特別惡劣。
5.振蕩和沖擊:是查驗電連接器機械結構的堅固性和電觸摸可靠性的重要目標。沖擊實驗中應規則峰值加快度、持續時間和沖擊脈沖波形，以及電氣連續性中止的時間。
