在汽車、計算機以及電子通訊行業中，使用塑料連接器是非常普遍的。與普通塑件相比，連接器具有以下特點：
（1）壁厚尺寸小，通常只有0.4~0.8mm。
（2）內外結構復雜，尤其是插針孔多，而且很密、很小，孔與孔間距有的僅0.5~1mm。
（3）脫模斜度小，尺寸精度高，公差等級達MT1~MT2。
1塑件結構分析

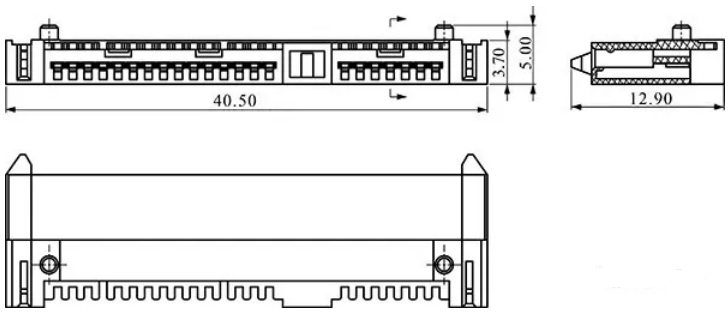

圖1所示為汽車連接器，材料LCP+30%GF，收縮率為0.05%。
圖1 汽車連接器
塑件結構特點為：①壁厚尺寸小，平均壁厚只有0.5mm；②插針孔很密、很小，孔與孔間距有的僅0.64mm；③脫模斜度小，不得大于15′，尺寸精度高，公差等級達MT2；④內、外形比較復雜，尤其是型芯和模具成型零件多。
2模具結構設計

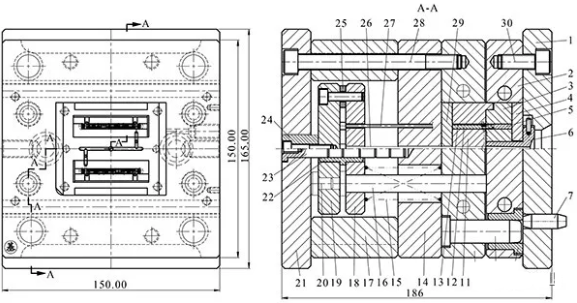

根據客戶要求，模具采用1模2腔形式，模架為二板模架AI-1515-A25-B30-C60。模具結構如圖2所示。
圖2 模具結構
1.定模座板 2.定模板 3.定模鑲件 4.定模墊板 5.定模型芯 6.澆口套 7.定位銷 8.導套 9.導柱 10.動模板 11.動模鑲件 12.活動型芯 13.動模型芯 14.支承板 15.復位彈簧 16.復位桿 17.墊塊 18.推桿固定板 19.推板 20.限位釘 21.動模座板 22.導套 23.導柱 24.頂柱 25.限位環 26.圓推桿 27.扁推桿 28.螺釘 29.動模墊板 30.螺釘
01澆注系統設計
模具采用側澆口澆注系統，塑料熔體通過澆口套6內的主流道進入分型面上的分流道，最后經潛伏式側澆口進入型腔。

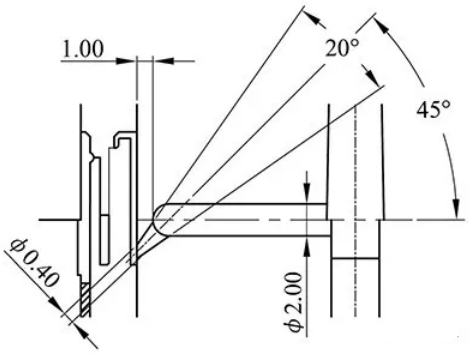

圖3 潛伏式澆口尺寸
潛伏式側澆口尺寸如圖3所示，優點是澆注系統凝料和塑件可以自動分離，便于模具采用全自動化注射生產，而且澆口切斷后留下的痕跡較小，不影響塑件外觀質量。
02成型零件設計

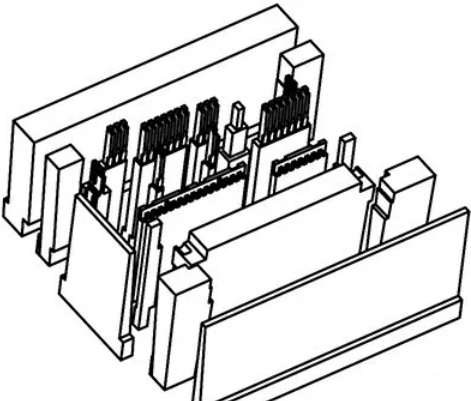

（a）定模成型零件

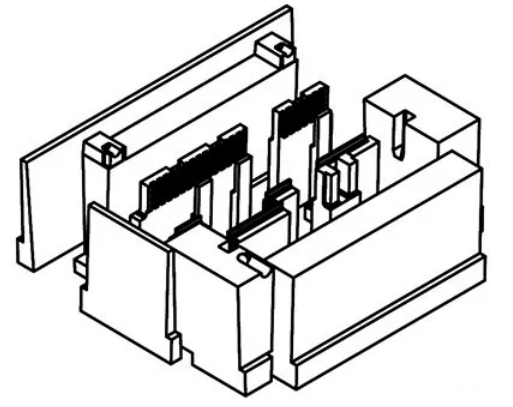

（b）動模成型零件
圖4 模具成型零件
成型零件設計是模具設計的關鍵。塑件結構復雜，壁厚很小，插針孔共22個，型芯小且多，型腔排氣困難。塑件成型最窄的槽尺寸20mm×1mm×9mm，型芯之間最小間隙僅0.40mm，塑件內、外表面質量、尺寸精度要求高，型芯采用鑲件結構，大多數塑件壁厚是由型芯之間的間隙形成的。為便于型腔排氣以及型芯的制造和維修，模具的成型零件全部采用鑲件結構，模具成型零件如圖4所示。
03冷卻系統設計
一方面動、定模兩部分的型芯小且多，都采用鑲件結構而無法通冷卻水，另一方面塑件小且壁薄，型芯沒有通冷卻水的必要，模具只在動、定模型腔板之外的模板上設計了簡易的冷卻水道。
04導向定位系統設計
模具的導向定位系統直接影響塑件的精度和使用壽命。模具的動、定模板由導柱9和導套8導向定位，動、定模內鑲件分型面的4條邊都設計了錐面定位結構。在動模部分，設計了為推桿固定板18導向的導柱23和導套22。此外，定模座板1在注塑機定模板上裝配時由定位銷7定位。
05脫模系統設計
塑件小且壁薄，成型后對型芯的包緊力較大，脫模時塑件很容易變形甚至斷裂，因此脫模系統是模具設計的難點。根據塑件結構，模具采用圓推桿和扁推桿聯合推出的脫模結構，其中塑件由扁推桿推出，澆注系統凝料由圓推桿推出。扁推桿推出力較大，且較平衡，但成本較高，容易磨損，要注意維護保養，最好定期檢查更換。
3模具成型零件材料及制造工藝
模具型芯和型腔板的材料可用P20或SKD61模具鋼，淬火處理至52~54HRC，型腔板表面拋光至Ra0.2μm。
模具制造的關鍵是保證各成型零件組裝之后的精度，尤其是動、定模各型芯分別固定在定模鑲件3和動模鑲件11上，這兩塊鑲件的尺寸精度要求很高，否則型芯裝上后可能會發生干涉甚至卡死，影響塑件脫模。為保證塑件精度，各型芯固定孔或型芯孔必須采用同一加工程序，使用同一工裝夾具，采用慢走絲線切割加工。兩鑲件合模時的錐面定位結構必須在線切割加工前加工完成。為保證模具制造過程中各型芯的裝配工藝性及其2°左右的脫模斜度，各型芯也用線切割加工。所有型芯的成型表面必須于裝配合格后，試模前進行拋光。
4模具工作過程
塑料熔體通過澆注系統進入模具，最后經潛伏式澆口進入型腔。熔料在型腔中保壓、冷卻、凝固后，模具開模，開模距離取100mm。達到開模距離后，注塑機頂桿推動頂柱24，進而推動圓推桿和扁推桿將塑件和澆注系統凝料推出動模。模具合模，繼續下一次注射成型。
