連接器在汽車、計算機以及電子通訊職業中，運用塑料連接器是十分普及的。與一般塑件比擬，汽車連接器首要具有以下特征。
（1）壁厚規范小，一般只需0.4~0.8mm。
（2）表里結構雜亂，特別是插針孔多，并且很密、很小，孔與孔間隔有的僅0.5~1mm。
（3）脫模斜度小，規范精度高，公差等級達MT1~MT2。
1塑件結構剖析
圖1所示為汽車連接器，質料LCP+30%GF，縮短率為0.05%。

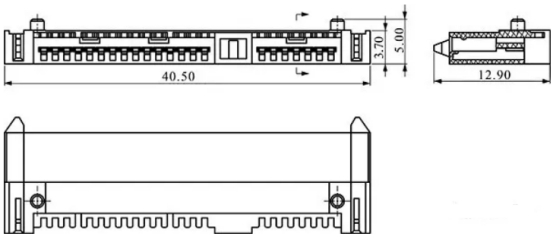

圖1 汽車連接器
塑件結構特征為：①壁厚規范小，均勻壁厚只需0.5mm；②插針孔很密、很小，孔與孔間隔有的僅0.64mm；③脫模斜度小，不得大于15′，規范精度高，公差等級達MT2；④內、外形比擬雜亂，特別是型芯和模具成型零件多。
2模具結構規劃
依據客戶懇求，模具選用1模2腔方式，模架為二板模架AI-1515-A25-B30-C60。模具結構如圖2所示。

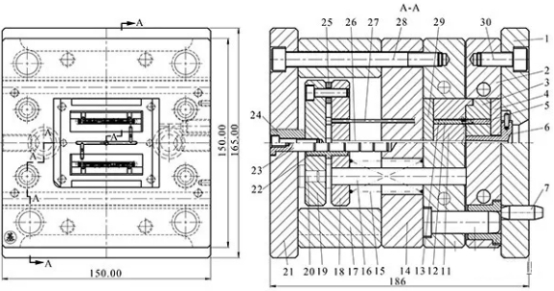

圖2汽車連接器模具結構
1.定模座板 2.定模板 3.定模鑲件 4.定模墊板 5.定模型芯 6.澆口套 7.定位銷 8.導套 9.導柱 10.動模板 11.動模鑲件 12.活動型芯 13.動模型芯 14.支承板 15.復位繃簧 16.復位桿 17.墊塊 18.推桿固定板 19.推板 20.限位釘 21.動模座板 22.導套 23.導柱 24.頂柱 25.限位環 26.圓推桿 27.扁推桿 28.螺釘 29.動模墊板 30.螺釘
01澆注系統規劃
模具選用側澆口澆注系統，塑料熔體通過澆口套6內的干流道進入分型面上的分流道，終究經匿伏式側澆口進入型腔。

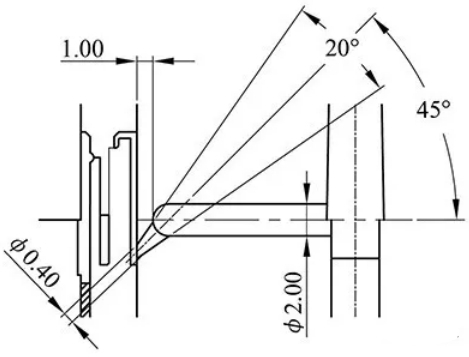

圖3 匿伏式澆口規范
匿伏式側澆口規范如圖3所示，長處是澆注系統凝料和塑件可以自動別離，便于模具選用全自動化打針出產，并且澆口切斷后留下的痕跡較小，不影響塑件外觀質量。
02成型零件規劃

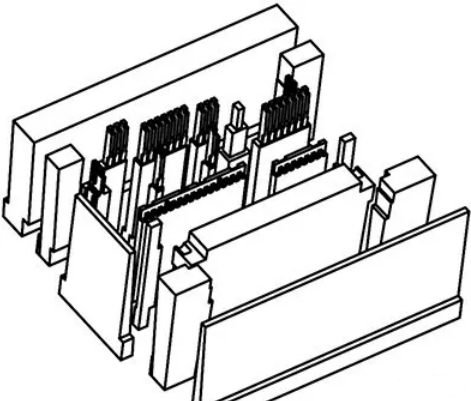

（a）定模成型零件

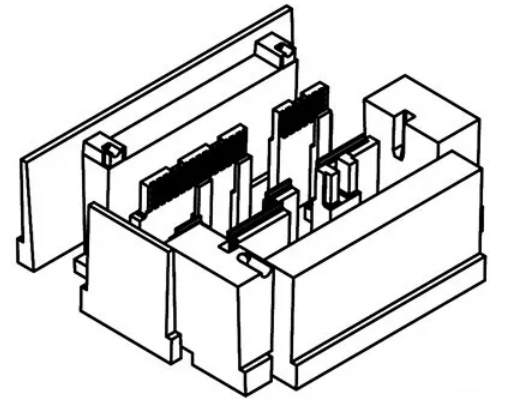

（b）動模成型零件
圖4 模具成型零件
成型零件規劃是模具規劃的關鍵。汽車連接器結構雜亂，壁厚很小，插針孔共22個，型芯小且多，型腔排氣艱難。塑件成型最窄的槽規范20mm×1mm×9mm，型芯之間最小空地僅0.40mm，塑件內、外表面質量、規范精度懇求高，型芯選用鑲件結構，大多數塑件壁厚是由型芯之間的空地構成的。為便于型腔排氣以及型芯的制作和修補，模具的成型零件悉數選用鑲件結構，模具成型零件如圖4所示。
03冷卻系統規劃
一方面動、定模兩局部的型芯小且多，都選用鑲件結構而無法通冷卻水，另一方面塑件小且壁薄，型芯沒有通冷卻水的必要，模具只在動、定模型腔板之外的模板上規劃了簡易的冷卻水道。
04導向定位系統規劃
模具的導向定位系統直接影響塑件的精度和運用壽命。模具的動、定模板由導柱9和導套8導向定位，動、定模內鑲件分型面的4條邊都規劃了錐面定位結構。在動模局部，規劃了為推桿固定板18導向的導柱23和導套22。此外，定模座板1在注塑機定模板上設備時由定位銷7定位。
05脫模系統規劃
塑件小且壁薄，成型后對型芯的包緊力較大，脫模時塑件很簡略變形甚至開裂，因而脫模系統是模具規劃的難點。依據塑件結構，模具選用圓推桿和扁推桿結合推出的脫模結構，其間塑件由扁推桿推出，澆注系統凝料由圓推桿推出。扁推桿推出力較大，且較均衡，但本錢較高，簡略磨損，要留意維護保養，最好守時檢查交換。
3模具成型零件質料及制作工藝
模具型芯和型腔板的質料可用P20或SKD61模具鋼，淬火處置至52~54HRC，型腔板外表拋光至Ra0.2μm。
汽車連接器模具制作的關鍵是確保各成型零件拼裝之后的精度，特別是動、定模各型芯別離固定在定模鑲件3和動模鑲件11上，這兩塊鑲件的規范精度懇求很高，不然型芯裝上后可能會發作干與甚至卡死，影響塑件脫模。為確保塑件精度，各型芯固定孔或型芯孔有必要選用同一加工程序，運用同一工裝夾具，選用慢走絲線切開加工。兩鑲件合模時的錐面定位結構有必要在線切開加工前加工終了。為確保模具制作進程中各型芯的設備工藝性及其2°左右的脫模斜度，各型芯也用線切開加工。悉數型芯的成型外表有必要于設備合格后，試模行進行拋光。
4模具作業進程
塑料熔體通過澆注系統進入模具，終究經匿伏式澆口進入型腔。熔料在型腔中保壓、冷卻、凝集后，模具開模，開模間隔取100mm。抵達開模間隔后，注塑機頂桿推動頂柱24，然后推動圓推桿和扁推桿將塑件和澆注系統凝料推出動模。模具合模，持續下一次打針成型。
